在PVC擠出加工行業中，傳統的配混料方法是：熱混、冷混加人工配料和輸送。隨著企業生產規模的不斷擴大，這種方法已不能滿足大批量生產的需要。



目前，一種較好的解決方案是：以電腦控制的自動配料系統為核心，輔以氣力輸送，再與熱、冷混合機相結合，從而構成一套完整的PVC配料、混料生產線。與傳統方法相比，新的方案具有很多明顯優勢，包括：

1. 由電腦控制的自動配料系統提高了配料精度，解決了人工配料的繁雜、物料的損失以及對操作者的化學危害等問題。

2. 高效的氣力輸送系統替代了大批物料搬運過程的繁重勞動，提高了生產效率。

3. 物料處理過程完全在封閉的管道中進行，避免了粉塵對車間環境的污染和對工人的危害。

4. 物料準備和處理過程更集中、更高效，產出量更高，完全可以滿足大批量生產的需要。

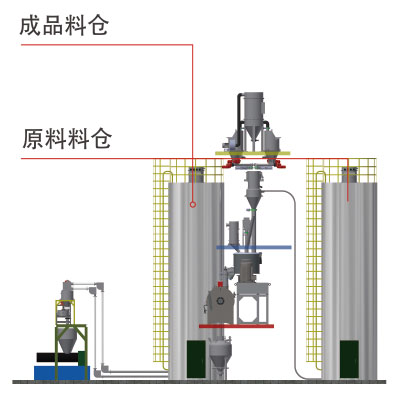

正壓氣力輸送系統



PVC自動配料混料系統設備的配料過程

根據*終制品的不同，通常需要向PVC樹脂中加入各種固體或液體助劑，如熱穩定劑、潤滑劑、增塑劑和著色劑等,并在一定的溫度下使各組分與樹脂充分混合、吸收,以獲得配比準確、混合均勻且吸收充分的物料，這是生產高質量制品的前提。顯然，配料過程是整個物料準備過程中耗時多、技術復雜且要求嚴格的階段。因此，在現代配料技術中，都毫無例外地采用了由電腦控制的多組分自動稱量計量系統。

實際上，配料過程就是要處理好各組分量的比例問題，因此，物料的計量是配料的核心。一般，計量方式有體積計量和重量計量兩種。其中，重量計量由于采用了高精度的重量傳感器對物料進行直接計量，因而更**、可靠，應用較為廣泛。根據稱重原理的不同，重量計量又可分為3種類型，即：分批次累加計重、失重式計重和流動過程物料的連續計重。其中，*適合PVC配混的是分批次累加計重，因為這種方式與混合機分批次混料的工作方式非常諧調。分批次累加計重的原理如圖1所示。圖中，A、B、C和D分別代表4種不同的組分（實際組分可以多于4種）。

在此所介紹的工業級重量傳感器的靜態精度可達1/1000以上，實際在配料系統中應用時的動態精度也可達到3/1000甚至更高，因此完全可以滿足 PVC配料工藝的要求。但需要說明的是，在大多數配方中，由于PVC樹脂和CaCO3所占比重較大，而其他各種助劑所占比重很小，因此，如果使用同一臺稱重裝置，在較大的傳感器量程內，易出現相對精度的下降，從而造成稱量助劑時超差。為此，一般的做法是采用兩臺不同量程的稱重裝置分別稱量，*后再匯總。

稱重開始前，稱重料斗4下面的閥門呈關閉狀態，A、B、C和D各組分依次在螺旋加料器的作用下被加入料斗4中。當然，加入的量已事先在控制器6中設定完畢，因此，當每種組分被加到量時，控制器會將相應的電機停掉。*后，控制器將各組分的重量累加在一起，使其滿足配方要求。稱重結束后，控制器6會等待外界的控制信號，打開料斗4下面的閥門，以將物料放入下游設備。

控制器6的功能是將傳感器的電信號還原為重量數值，并在電腦顯示屏中顯示。同時，根據要求對本系統中的電機和閥門等進行邏輯控制。除此之外，它還帶有各種輸入、輸出接口，既可以接受其他部分的控制信號以實現聯動，又可以將自身的稱重數據實時地送到主控計算機進行處理。一般，該稱重控制器同傳感器一起，由專門的生產廠家供應。稱重控制器和傳感器除了具備上述*基本的功能外，有的還具有自動溫度補償、加料電機的變速控制、加料懸浮值的自動糾正以及自動校秤等功能。







圖3 硬制品配混料的基本工藝流程

PVC的混合

PVC和助劑的混合一般由高速混合機和冷卻混合機共同完成，部分軟制品的生產也可只采用高速混合機。隨產品的不同，混合時間和混合溫度也各不相同。一般，混料溫度在80~130℃之間，硬制品會高些（110~130℃），軟制品則相對較低（80~100℃）。每批料的混合時間以8~10min為宜。

在PVC和助劑的混合中，通常以高速混合機為主?；旌线^程不僅是物料小顆粒的分散過程，也是各組分之間在一定溫度下相互滲透和吸收的過程。因此，混合機內溫升的均勻性是確保獲得高質量混料的關鍵。在此，合理的攪拌漿設計以及對攪拌漿端部線速度的*佳控制顯得非常重要。

一般，高的混合速度有利于物料的分散，但速度過高也會造成混合機內局部區域過熱，造成物料溫升不勻而影響混合料的質量。根據經驗，*好將高速混合機攪拌漿的端部線速度控制在35m/s以內。此外，由于在混合過程中會產生大量的水汽，這些水汽凝結成水后又會落到混合機內，從而影響混合料的質量，因此，為混合機設計一個合理的排氣系統也非常必要。

PVC自動配料混料系統設備，要想檢驗混合料的質量，可采用下述方法：

1. 視覺觀察：質量好的混合料顏色正常，無雜質，無結塊。

2. 堆密度測量：正確的混料過程會使物料的堆積密度增加。

3. 物料的流動性：準備一漏斗，在出料端裝上插板閥。將一定量的干混料樣品裝入漏斗，打開插板閥，計算漏斗中物料完全排光所用的時間，時間越短意味著流動性越好。

4. 流動性能檢測：好的混合料，其流動性也較好。

5. 顏色檢驗：一般應采用色度計檢測顏色（尤其是白色），檢測可分別在日光、紫外線、熒光和白光下進行。同時檢測樣品和標準品，即可測出樣品是否合格。

6. 擠出樣品：將干混料樣品在一小型試驗擠出機上擠出成試樣，并檢測：擠出過程中試樣的尺寸穩定性；試樣的表面和截面顏色；試樣的表面質量；試樣的抗沖擊性能；擠出流動速率（單位時間的擠出重量）；試樣中是否含有雜質、異物；試樣表面及截面是否有氣孔。

在PVC加工行業中，通常可使用流變儀來測試干混料的質量，它可以測出扭矩和溫度隨時間變化的趨勢曲線。利用專門的分析軟件，可以推斷出物料的流變特性、熱穩定性、液體組分的吸收情況及增塑劑的吸收情況等。與標準曲線比較，即可找出干混料樣的上述特性的偏離情況。由此，即可預先得知該干混料在擠出機中的加工特性，這對于控制*終制品的質量十分有利。

一般，由性能穩定的自動配料、混料系統生產出來的干混料，不要求對每一批料都做上述檢測。對于白色型材，顏色的檢驗至關重要。

氣力輸送系統

在PVC的配料和混合過程中，以及在混合后向擠出機供料的過程中，采用氣力輸送來完成物料的搬運和傳遞是一種較好的方法。其優點是：輸送量大、距離遠、不受空間限制且易于實現自動化。

用于粉狀物料的氣力輸送，按氣流和氣源的相對位置不同可分為壓送式與吸引式兩種，即常說的正壓和負壓。正壓可以將物料從一處送往多處，負壓則可以將物料從多處集中到一處。按氣流狀態的不同，氣力輸送也有兩種方式：低壓稀相輸送和高壓密相輸送，它們的原理截然不同。

低壓稀相輸送是采用低壓（幾十kPa）高速氣流（20m/s或更高）對物料進行輸送。物料在輸送管道中呈分散的懸浮狀，并隨氣流向前流動。其缺點是：因氣壓較低，導致輸送距離有限；對輸送管道的布置有一定的要求；由于氣流速度較高，因此對輸送尾氣的處理也有較高的要求。因此，它**于在輸送量不大的情況下使用（5t/h以下）。其優點是：技術要求簡單，設備維修方便且造價低。

高壓密相輸送采用的是高壓（0.1MPa以上）低速的壓縮空氣。物料在輸送管道中呈一段一段的塞狀，并被壓縮空氣頂著向前低速運動。在要求較高的情況下，比如物料粘性較大、顆粒較小時，還應考慮采用帶夾層的輸送管道，并在夾層中補充壓縮空氣。其優點是：輸送距離遠，輸送量大（可輕易達到10t/h以上），對尾氣處理的要求較低。缺點是：技術難度較大，設備不易維修，造價也較高。

總之，上述兩種方式各有優缺點，可視生產需要而決定采用哪種方式。

圖2所示為典型的正壓輸送系統示意圖。圖中，物料通過旋轉閥（旋轉供料器）被放入輸送管道中，然后被風機帶來的氣流吹送到目標料倉。目標料倉上安裝有過濾器，用于排出干凈的空氣，并將物料留在料倉內。

物料的倉儲

在大規模的物料處理過程中,倉儲必不可少。PVC配混過程中的倉儲可分為3種類型：樹脂及各種助劑在混合前的倉儲、混合過程中的倉儲以及混合后、加工前的倉儲。

樹脂和各種助劑在混合前由于各自的物理特性不同，因此對倉儲的要求也不同。卸料困難是倉儲過程可能碰到的*大問題，涉及到卸料時物料的流動形式。理想的流動形式是整體流動，即出料口打開時，所有的物料顆粒都開始移動。能否形成整體流動取決于物料的特性和料倉底部的設計。一般，由于PVC樹脂的流動性較好，顆粒較大，所以只要將料倉底部的錐角控制在60°范圍之內，并盡量使料倉內表面平滑就可以形成整體流動。但需要注意的是各種助劑的卸料問題。一般，放料過程中會形成中心空洞，或者起拱（架橋），這種狀態通常會嚴重影響后續流程的進行。為此，除了要合理地設計料倉結構外，還應配備強制破拱設施。常用的破拱方式包括：氣動式、振動式和機械卸料器。

氣動式破拱裝置有多種，如：在料倉的彈性夾層中通入脈沖壓縮空氣，或者直接將壓縮空氣導入到可能產生架橋的部位。振動破拱方式也有多種，*常用的是 “倉底活化器”式，即通過料倉底部的整體振動達到破拱的目的。對于特別難以排放的物料，則可以采用專用的、安裝于料倉內部的機械卸料器。

混合過程中的倉儲除了要注意上述問題外，還應考慮流量平衡。要合理設計料倉容積，既不能過大造成浪費，也不能過小造成斷流。

混合后、加工前物料的倉儲也有嚴格的規定。在容積的設計上，要充分考慮生產工藝的需求，同時還要防止物料的結塊和離析（粒度不均的物料進入料倉后，會出現粗細顆粒分層的現象）。

工藝流程設計

以上簡要介紹了全自動配混料系統的各主要組成部分。在實際生產中，還要考慮如何將這幾大部分有機地結合起來，以構成一個完整的系統，這就涉及到工藝流程的設計問題。

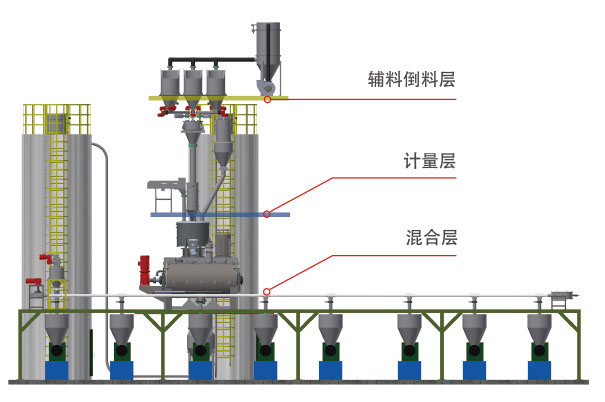

工藝流程的設計準則是，在保證*佳配混生產的同時，還應根據使用者的資金和場地條件，做出合理安排。因此，工藝流程設計應根據用戶的不同需求而量身訂制。需要說明的是：要想建立一個成功的配料混料系統，在系統的設計、制造、安裝和調試過程中，買賣雙方應保持密切的溝通和交流。圖3所示是硬制品配混料的基本工藝流程。

總之，隨著我國塑料工業的發展，以及企業生產規模的不斷擴大，先進的物料預處理系統必將得到廣泛應用，相信國內的設備制造廠一定能夠為此類應用提供先進可靠的設備。
